電焊焊接粉塵收集設備、電焊焊接除塵油煙凈化器，依據用戶給予的消息和實地調研，生產車間生產制造電焊焊接區5個手動式電焊焊接站粉塵必須解決，依據站部位，配備收集罩，收集罩周邊軟窗簾布，負責人支架固定不動在上方，依據風力、排風量轉變，管道直徑慢慢轉變，均衡管路尾端風力排風量均衡特性。立管和主管道布局30°，降低彎管、三通等管材導致的的壓力損害。因為焊件大，點焊不固定不動，挑選工作中地區固定不動收集罩；在生產過程中，應在收集罩下實際操作，收集電焊焊接范疇內的粉塵有機廢氣。

焊接煙塵收集設備，電焊焊接有機廢氣收集設備。

(1)收集罩。

呼吸收集罩按當場規格配置，頂端根據支架固定不動，電焊焊接時做到很大的工作中實際操作范疇。

外管原材料：熱鍍鋅板。

有機廢氣收集設備、電焊焊接有機廢氣收集機器設備吸排汽管道：

鍍鋅鋼管風道構造，包含接管、立管、彎管、聯接件、異徑三通、螺絲、密封性及管路支撐點固定不動原材料；

有機廢氣收集設備、電焊焊接有機廢氣收集機器設備濾筒除塵器是一種干試除塵設備，適用收集小、干躁的非化學纖維粉塵。濾筒由紡織業壓濾機濾布或者非紡織業氈做成，運用重力作用的過濾功效過濾煙塵汽體。當煙塵空氣進到濾筒除塵器時，顆粒物大、比巨大的粉塵因為作用力地基沉降而掉入斗中。當帶有小粉塵的空氣根據過濾原材料時，粉塵被阻塞并凈化處理汽體。

濾筒除塵器除塵基本原理。

粉塵汽體從進風口進到除塵箱，因為濾筒的多種多樣效用，小粉塵顆粒物被避免在濾筒表面。凈化處理后的空氣根據濾筒通過柜體的通風口排出來。伴隨著使用時間的提升，吸咐在濾筒表層的粉塵慢慢提升，濾筒的透氣性能變?nèi)?，除塵器的摩擦阻力持續提升。為確保除塵器的壓力操縱在限定區域內，單脈沖控制板發信號，逐漸開啟電磁脈沖閥，使汽罐內的空氣壓縮從噴咀噴出到對應的濾筒，造成濾筒內的汽體瞬間脹大，抖掉堆積在除塵濾袋外內壁的塵土，進到料倉。

濾筒除塵器的加工工藝構造。

濾筒除塵器的結構主要是由上箱、中箱、底箱（料倉）、除塵系統軟件和除塵組織構成。除開恰當挑選除塵布袋原材料外，除塵系統軟件在濾筒除塵器中起著關鍵性的功效。

濾筒除塵器選用豎直濾筒構造，有利于粉塵吸咐和除塵；除此之外，因為除塵全過程中過濾材料顫動小，濾筒的使用期限遠遠高于除塵布袋，維護保養低成本。選用全球領先的線下三種情況（過濾、除塵、靜態數據）除塵方式，防止了除塵全過程中的再吸咐狀況，使除塵徹底靠譜。預除塵組織的制定不但戰勝了粉塵立即沖洗非常容易損壞濾筒的缺陷，并且大幅提高了除塵器入口的粉塵濃度值。危害關鍵特性的核心部件（如脈沖電磁閥）選用進口貨構件，易損部件脈沖阻尼器的使用期限大于100千次。選用分清除除塵技術性，脈沖電磁閥可與此同時噴撒一排，可大幅度降低脈沖電磁閥的總數。脈沖電磁閥三情況除塵組織選用PLC自動控制系統，并選用按時或手動式二種控制措施開展挑選。企業過濾總面積占有的三維空間小，能為客戶節約很多的二次性投網絡資源，大幅度降低了一次性運營成本。

單脈沖濾筒除塵器運用普遍。固定不動過濾袋的多孔結構板（花格）坐落于除塵箱的上端。每行除塵布袋上邊有一根電吹風。吹風機管在每一個除塵布袋的核心開啟一個空氣壓縮噴出孔（嘴）。電吹風管的另一端與脈沖電磁閥和調壓閥構成的單脈沖自動控制系統和空氣壓縮儲存罐聯接，依據規范的時間段或摩擦阻力值，按全自動管理程序開展單脈沖吹風機和除塵。除塵布袋通常采取外界種類，在其中包括框架當做支撐點。塵土被捕獲并地基沉降在布袋的外表層。除塵時，當快速噴出氣商品流通過濾袋時，可誘發好幾倍于噴出供氣量的氣體一起吹入除塵布袋，產生氣體波，使除塵布袋自上而下造成大幅度脹大和沖擊性震動，造成明顯的除塵實際效果。單脈沖周期時間可調節，一般為1min至數分鐘。

(1)原理:

塵土氣旋從下邊通風口進到氣箱，根據引流隔板勻稱分派到過濾元器件。在過濾元件的效果下，吸咐在過濾元器件表層，清理汽體根據出入口管排出來，脈沖電磁閥在智能控制器的操縱下輪番消除過濾元器件，確保較好的除塵實際效果。

根據單脈沖控制板操縱的煤氣發生爐設備清理油煙凈化器過濾材料：

油煙凈化器運作一段時間后，過濾原材料表層吸咐微小的塵土，減少過濾原材料的透氣性能。單脈沖控制板每過一段時間發信號，操縱真空電磁閥，清理空氣壓縮從閥門噴出來；過濾原材料表層吸咐的塵土在氣旋功效下被消除，掉入室下的除塵斗中。單脈沖噴出必須0.4~0.6MPa的清理空氣壓縮，并在運轉環節中維持持續和穩定的供供氣量。

濾筒除塵器特性特點：

1.過濾材料折疊式，布局密度大，除塵器結構緊湊，體型小，過濾材料延展性大。

2.濾筒相對高度小，組裝便捷，應用維作量小。

3.同容積除塵器過濾總面積比較大，過濾風力較小，摩擦阻力較小。

4.過濾材料折疊式兩邊密封性嚴苛，無漏汽，密封性效果非常的好。

(2)過濾材料詳細介紹:

該解決系統軟件選用的過濾芯為電焊焊接煙塵專用型過濾芯，為聚四氟乙烯（PTFE）聚脂過濾芯。該濾芯是一種新科技產品。其微孔板構造可在特別情況下機械設備拉申，不更改其原來特點。微直徑可調節在0.2-0.3μm，過濾方式屬于表層過濾。膜表面光潔，有機化學穩定好，抗腐蝕、耐腐蝕、不衰老、防潮。過濾全過程中，膜表層截流的浮灰非常容易脫落，其自然通風工作能力可始終保持在同一水準。因為膜過濾原材料用光潔不粘的表層截流塵土，運用這一特點不但可以節約單脈沖除塵系統軟件的空氣壓縮量，還能夠防止粉塵對膜針刺無紡布的損壞，增加濾筒的使用期限，為機器設備給予最少、平穩的壓力降差。膜過濾器總面積大、體型小、耗能低、總流量損害大、總流量大、維護保養時間長、維護時長高效率。

專用型濾筒(聚脂+覆亞膜)選用PTFE過濾材料做成，具備膜過濾和剛度體過濾的特性。

牢固的剛度過濾器能承擔較高的壓力，不用一切框架支撐點，并承擔一定的設備沖擊性，反吹風全過程中過濾器不容易形變。因為除塵控制面板選用地腳螺栓擰緊，便于拆裝，濾筒選用三耳起吊，組裝拆換濾筒十分便捷。濾筒過濾器材有下述特性：

①粉塵捕獲高效率：過濾元器件的除塵高效率由其與眾不同的結構特征和鍍層完成。適用特細和獨特粉塵。通常，0.3μm以上極細粉塵的除塵高效率可達99.5%。因為電焊焊接和激光切割粉塵顆粒物的孔徑大部分在0.2μm以上，尤其適用金屬焊接的和激光切割粉塵的清潔和過濾。

②摩擦阻力損害平穩：因為濾筒根據表層PTFE鍍層捕獲粉塵，其平滑表層無法根據和滯留，濾筒母層不容易阻塞，摩擦阻力損害僅與過濾風力相關。

③由PTFE過濾材料做成的獨特濾筒(聚脂+覆亞膜)具備阻燃性功效。

④除塵效果非常的好：濾筒剛度構造，使單脈沖反吹風氣旋向空隙噴出時，濾筒無形變，表層黏附的塵土可馬上除去。

⑤使用期限可達1~2年，大幅度降低了拆換過濾芯的頻次；濾筒沒有問題運作時間長，不用維護保養。

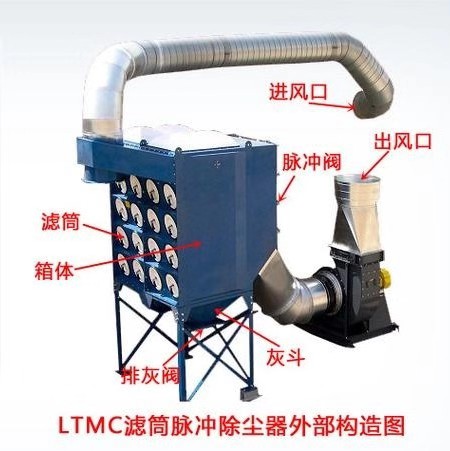

焊煙除塵機器設備單脈沖濾筒除塵器。
